Панели инструментов

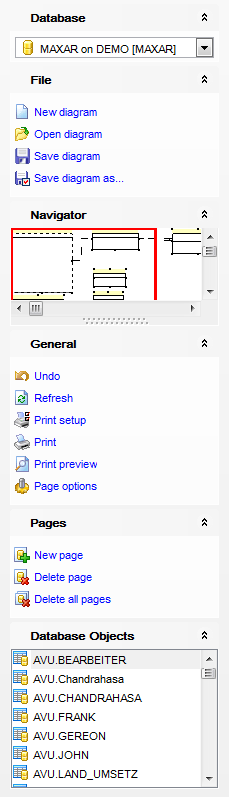

Панель навигации
Database
выбрать базу данных.
File
New diagram - создать новую диаграмму,
Open diagram - открыть существующую диаграмму,
Save diagram - сохранить диаграмму,
Save diagram as - сохранить диаграмму как.
Navigator
В окне навигатора уменьшенный макет диаграммы для удобного перемещения по ней.
General
Undo - отменить действие,
Redo - повторить действие,
Refresh - обновить диаграмму.
Print setup - настройки печати,
Print - печатать диаграмму,
Print Preview - предварительный просмотр,
Restore default size - восстановить исходный размер окна.
Diagram options - задать свойства диаграммы.
Pages
New Page - создать новую страницу в диаграмме,
Delete Page - удалить активную страницу диаграммы,
Delete all - удалить все страницы диаграммы.
Database Objects
Список элементов, которые могут быть помещены на диаграмму.
Нажатие правой кнопкой на списке вызывает контекстное меню. С помощью этого меню Вы можете:
найти выбранный объект на диаграмме.
добавить новый объект на с помощью обратного проектирования.
Show Tables - отображать на диаграмме таблицы.
Show Views - отображать на диаграмме представления.
As tree / As list - вид отображения объектов: В виде дерева / В виде списка.
Sort by... - порядок сортировки объектов в списке.
Refresh - обновить список объектов
Все инструменты навигационной панели доступны на панели инструментов. Панель инструментов - ToolBar - расположена в верхней части окна. Чтобы её активировать, необходимо на вкладке Windows в Environment Options выбрать
Toolbar или Both.
Toolbar выберите, если хотите, чтобы отображалась только панель инструментов, а Both - если хотите, чтобы отображались обе панели.
С помощью инструментов, расположенных на этой панели можно выполнить следующие действия:
выбрать базу данных;
New diagram - создать новую диаграмму;
Open diagram - открыть существующую диаграмму;
Save diagram - сохранить диаграмму;
Save as picture - сохранить диаграмму как изображение;
Incremental search - отобразить панель инкрементного поиска;
Zoom in - увеличить масштаб;
Zoom out - уменьшить масштаб;
Select rectangle to fit - выделить участок для увеличения;
Fit model - вписать всю диаграмму в видимую область;
Print Setup - настроить параметры печати;
Print - печатать диаграмму;
Print Preview - предварительный просмотр;
Arrange objects - автоматически упорядочить объекты на диаграмме;
Extract metadata - извлечь метаданные объектов диаграммы и загрузить их в Редактор выполнения скриптов;
Reverse Engineering - выполнить обратное проектирование;
Diagram options - задать свойства диаграммы;
Refresh - обновить диаграмму;
- Задать масштаб диаграммы в процентах;
Restore default size - восстановить исходный размер окна;
Undo - отменить действие;
Redo - повторить действие.
Панель Object Customization
- Font color - цвет шрифта
- Pen color - рамка объекта
- Brush color - фон объекта
Панель инструментов диаграммы:
Align left edges - выровнять по левой границе выделенные объекты;
Align right edges - выровнять объекты по правой границе;
Align tops - выровнять по верхней границе;
Align bottom - выровнять по нижней границе;
Align horizontal centers - выровнять по центру по горизонтали;
Align vertical centers - выровнять по центру по вертикали;
Space equally, horizontal - равное пространство по горизонтали;
Space equally, vertical - равное пространство по вертикали;
Select - установить режим выделения объектов;
Create table - если нажата эта кнопка (выбран этот режим), то при нажатии левой кнопкой мыши на свободную область диаграммы будет создана новая таблица;
Create view - если нажата эта кнопка (выбран этот режим), то при нажатии левой кнопкой мыши на свободную область диаграммы будет создано новое представление;
Create relation - если нажата эта кнопка, то между таблицами можно создавать связи;
Create comment - если нажата эта кнопка, то можно создать комментарий;
