Визуальный конструктор баз данных

На этой вкладке задайте параметры визуального конструктора баз данных.





Visual settings

Из раскрывающегося списка Model notation выберите стандарт отображения информации в диаграмме (нотацию модели данных) - IDEF1x или IE.

• Integration DEFinition for Information Modeling (IDEF1X);
• Information Engineering (IE).

Нотации IDEF1X и IE используют разные наборы символов для отображения связей.



Установив флажок Draw PRIMARY KEY fields separately, Вы указываете, что ключевое поле будет отделено горизонтальной линией от всей остальной таблицы.





Если установлен флажок Draw entities icons, то рядом с заголовками таблиц будут отображаться иконки.

Если установлен флажок Draw attributes icon, то рядом с названием каждого поля будет отображаться иконка.



В разделе Grid options задайте параметры сетки просмотрщика данных:

Если установлен флажок Show grid, то будет отображаться сетка окна диаграммы.

Установить привязку к сетке можно с помощью флажка Snap to grid. В этом случае объекты, расположенные на диаграмме, будут выровнены по линиям сетки.



Задать параметры сетки диаграммы можно с помощью счетчиков Grid size. ширина - X, высота - Y.



В разделе Entity header font задаете параметры шрифта заголовков таблиц:

Name - вид шрифта,

Size - размер шрифта.



В разделе Attributes font задаете параметры шрифта полей таблиц:

Name - вид шрифта,

Size - размер шрифта.

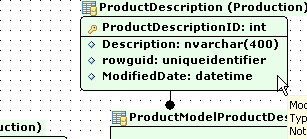

В этом разделе Вы можете задать цвета и шрифт для различных элементов диаграммы.



• Workspace - рабочая область,





• Selected item - выделенный объект,



• Table - цвет таблицы,



•



• Relation - связь,

• Field - поле.



• Comment - комментарий.



---
