Online Documentation for Data Export for SQL Server
Диаграммы
Вы можете создать диаграмму в выходном файле Microsoft Excel.
Для этого на вкладке Extensions нужно создать объект Chart.

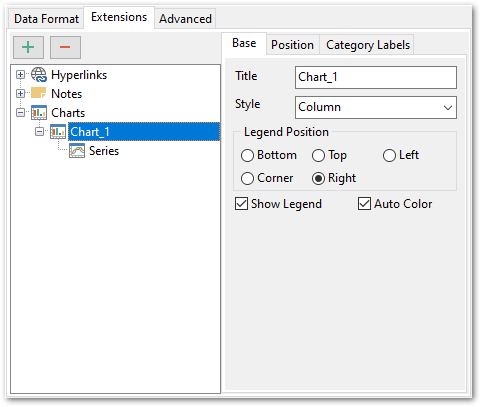

Основные свойства диаграммы можно задать на вкладке Base.
В поле Title указываете имя диаграммы.
Из раскрывающегося списка Style выберите тип диаграммы. Список состоит из стандартных типов диаграмм, таких как гистограмма, круговая, точечная и т.д.
В разделе Legend position укажите положение легенды:
Bottom - под диаграммой,
Corner - в углу,
Top - над диаграммой,
Right - справа от диаграммы,
Left - слева от диаграммы.
Если установлен флажок
Show legend, то легенда будет отображаться.
Если установлен Флажок Auto color, то на диаграмме каждая серия будет выделена своим цветом. Если не установлен, то все серии будут одного цвета.
На вкладке Position задается расположение диаграммы на листе.
Автоматическое - Auto:
В разделе Placement указывается положение диаграммы относительно данных.
- Bottom - под данными,
- Right - справа от данных.
Ниже, с помощью счетчиков, указываются размер диаграммы и отступы сверху и слева в сантиметрах.
Left - расстояние до данных слева,
Top - расстояние до данных сверху,
Height - высота диаграммы,
Width - ширина диаграммы.
В разделе Custom можно указать абсолютное положение диаграммы с помощью координат X1, X2, Y1 и Y2.
На вкладке Category Labels Вы можете указывать, в каких строках и столбцах строить диаграмму.
Из раскрывающегося списка Column выберите столбец таблицы, который будет являться осью X в диаграмме.
Или с помощью счетчиков раздела Custom укажите диапазон ячеек.
Для того, чтобы построить диаграмму, необходимо создать объект Series. Без него невозможно построить диаграмму.
Этот объект указывает на те значения, которые будут располагаться в диаграмме по оси Y.
Для одной диаграммы может быть создано несколько серий.

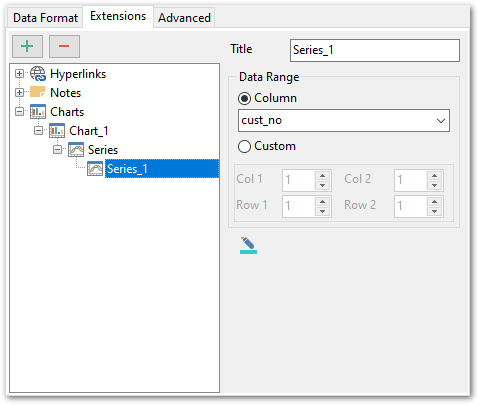

Свойства серий задаются на специальной вкладке:
Title - название серии,
Column - столбец таблицы, значения которого будут образовывать серию.
Или с помощью счетчиков раздела Custom указываете диапазон ячеек.
Нажав на кнопку
, Вы можете задать для серии цвет.
