Настройка диаграммы

Настроить вид диаграммы можно с помощью пункта контекстного меню диаграммы Designer options или с помощью Options | Environment Options | Tools | Database Designer.

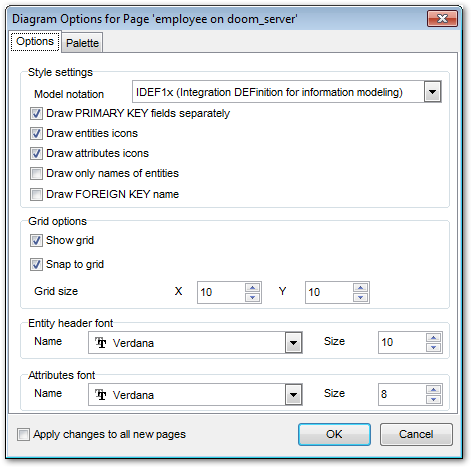

В окне настройки, открывающемся после нажатия Designer Options, имеет две вкладки. На первой - настройки внешнего вида, на второй - отдельно настройки цветов диаграммы.

Инструменты вкладки Options:

Из раскрывающегося списка Model notation выберите стандарт отображения информации в диаграмме - IDEF1x или IE.

установив флажок Draw PRIMARY KEY fields separately, Вы указываете, что ключевое поле будет отделено от всей остальной таблицы.

если установлен флажок Draw entities icons, то рядом с заголовками таблиц будут отображаться иконки.

если установлен флажок Draw attributes icon, то рядом с названием каждого поля будет отображаться иконка.

Draw only names of entities - отображать только названия объектов.

Draw FOREIGN KEY name - отображать названия внешних ключей таблиц.

если установлен флажок Show grid, то будет отображаться сетка окна диаграммы.

установить привязку к сетке можно с помощью флажка Snap to grid.

задать параметры сетки диаграммы можно с помощью счетчиков Grid size. ширина - X, высота - Y.

В разделе Entity header font задаете параметры шрифта заголовков таблиц:

• Name - вид шрифта,
• Size - размер шрифта.
• В разделе Attributes font задаете параметры шрифта полей таблиц:
• Name - вид шрифта,
• Size - размер шрифта.

На вкладке Palette можно задать цвет для каждого элемента диаграммы.

• Work area - рабочая область,
• Work area text - текст рабочей области,
• Entity - цвет объекта,
• Entity caption text - текст заголовка объекта,
• Attribute text - неактивный заголовок таблицы,
• Selection - выделение,
• Selected entity caption text - выделенный текст заголовка объекта,
• Selected attribute text - выделенный текст атрибута.

Если после внесения изменений установить флажок Default, то все принятые изменения будут назначены свойствами по умолчанию. Все последующие диаграммы будут создаваться с учетом этих свойств.
